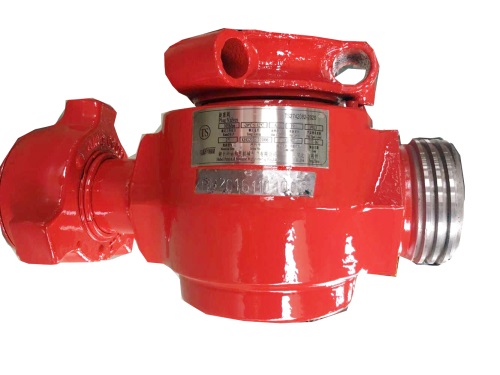

Пробковый кран

Пробковый кран представляет собой регулирующую трубопроводную арматуру для разработки нефтяных месторождений, обеспечивающую надежную работу под высоким давлением. Корпус клапана полностью изготовлен из качественной и высокопрочной легированной стали.

Особенности продукции

Пробковый кран состоит из таких частей, как корпус клапана, конусный затвор, уплотняющего прижима и т.д. Принцип его работы таков: положение крана регулируется управляющей рукоятью для осуществления контроля расхода. Между корпусом клапана и пробкой используется уплотняющий прижим для его герметизации. Благодаря высокой точности обработки уплотняющего прижима и применению специальной технологии шлифования, гарантируется отсутствие утечек в условиях работы под высоким давлением.

1. Стабильная устойчивость к давлению: кран оснащен сменным эластичным уплотнительным кольцом из бутадиен-нитрильного каучука и имеет прочную конструкцию с толстой стенкой, которая может выдерживать давление на трубопроводах высокого давления;

2. Простота замены: соединение концов крана могут выполняться либо с помощью муфт либо с помощью внутренней и внешней резьб (LP, NUE/EUE). Детали изготавливаются с дюймовыми размерами и могут быть заменены на другие детали иностранного производства по желанию заказчика;

3. Проста обслуживания: для технического обслуживания кран не нужно снимать с трубопровода, а для демонтажа не требуется никаких специальных инструментов;

4. Хорошая герметизация и антикоррозийная защита: на готовый кран наносится специальное покрытие, обеспечивающее превосходную герметизацию и антикоррозийную защиту;

5. Визуальное распознавание положения корпуса клапана: на крышке крана четко обозначен индикатор, указывающий на то, что клапан полностью открыт или закрыт. Тормозная пружина удерживает пробку в нужном положении.

Технические характеристики продукции

1. Типоразмер: 1"× 2", 2"× 2", 3"×3"

2. Диапозон давления: 42 МПа~140 МПа

3. Класс материала: DD~EE

4. Уровень температуры: P~U (-29~121℃)

5. Уровень технической характеристики изделия: PSL1~PSL3

Эксплуатационные характеристики продукции

Инструкция по применению
1.Оператор должен выбрать подходящую температуру для работы, учитывая то, при какой температуре будет работать оборудование во время бурения и/или разработки.
2. Перед отправкой с завода пробковые краны проходят строгие гидростатические испытания и неразрушающий контроль. После разборки или ремонта необходимо провести гидростатическое испытание. Испытательное давление соответствует номинальному рабочему давлению, и напряжение стабилизируется в течение 10 мин. Утечек быть не должно (примечание: перед испытанием под давлением из системы следует слить воздух).

3. При установке пробкового крана оператор должен надевать защитные очки, чтобы мелкие осколки не вылетели наружу и не повредили глаза в процессе установки.

Предупреждения
1.Категорически запрещается использовать его за пределами номинального рабочего давления.
2.Расчетная рабочая температура пробкового крана составляет от -46℃ до 121℃. Если температура на месте ниже -46℃ или температура контактирующей жидкости превышает 121℃, его использование следует немедленно остановить.
3. Пробковый кран нельзя снимать, когда система все еще находится под рабочим давлением.

4. При затягивании ударной муфты сила удара или затяжки не приведет к деформации или повреждению гайки.

Выбор комплектации

规格型号	扣合尺寸	冷工作压力	两端连接形式	扣型
SF42 F70 SF105	1"×2" 2"×2" 3"×3"	42Mpa(6000psi) 70Mpa(10000psi) 105Mpa(15000psi)	内、外螺纹（LP、NU）
			fig1002 由壬 fig1502 由壬 fig602 由壬	M×M M×F F ×F
备注：①“F”-螺纹接头、“M”-球面接头；"LP"管螺纹、"NU"不加厚油管螺纹； ②订购示例：SF105-M×F-2"×2"-fig 1502 由壬旋塞阀
